光學平臺系統定制

　　什么是光學？

　　光學（optics）是物理學的重要分支學科。也是與光學工程技術相關的學科。狹義來說，光學是關于光和視見的科學。廣義來說，是研究從微波、紅外線、可見光、紫外線直到X射線和γ射線的寬廣波段范圍內的電磁輻射的產生、傳播、接收和顯示，以及與物質相互作用的科學，著重研究的范圍是從紅外到紫外波段。它是物理學的一個重要組成部分。

　　由于光學由許多與物理學緊密聯系的分支學科組成，具有廣泛的應用，所以還有一系列應用背景較強的分支學科也屬于光學范圍。如有關電磁輻射物理量測量的光度學和輻射度學；以正常平均人眼為接收器來研究電磁輻射所引起的彩色視覺及其心理物理量的測量的色度學；以及眾多的技術光學諸如光學系統設計及光學儀器理論，光學制造和光學測試及干涉量度學、薄膜光學、纖維光學和集成光學等；還有與其他學科交叉的分支，如天文光學、海洋光學、遙感光學、大氣光學、生理光學及兵器光學等。

　　光學平臺的定義及作用

　　光學平臺，又稱光學隔振平臺、光學面包板、光學桌面、科學桌面、實驗平臺，是供水平、穩定的臺面，一般平臺都需要進行隔振等措施，保證其不受外界因素干擾，使科學實驗正常進行。所以，光學平臺在各項光學實驗中，都有著非常重要的作用。目前來說，光學平臺有主動與被動兩大類。而被動又有橡膠與氣浮兩大類。

　　光學平臺追求水平，首先加工的時候整個臺面是極平的。之后臺面置放與四個聯通的氣囊上，以保證臺面水平。臺面上布滿成正方形排列的工程螺紋孔，用這些孔和相應的螺絲可以固定光學元件。這樣，當你完成光學設備的搭建，系統基本不會受外來擾動而產生變化。即使按動臺面，它也會因?yàn)闅饽叶詣?dòng)回復水平。光學平臺廣泛應用于光學、電子、精密機械制造、冶金、精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器、設備振動隔離的關鍵裝置中。

　　北京衡工儀器有限公司自成立以來，專注于光學平臺的研制與開發，研發成果早已涵蓋主動和被動兩大類，并開發了功能更為突出的車載專用光學平臺。

　　衡工光學平臺系統的特點及優勢

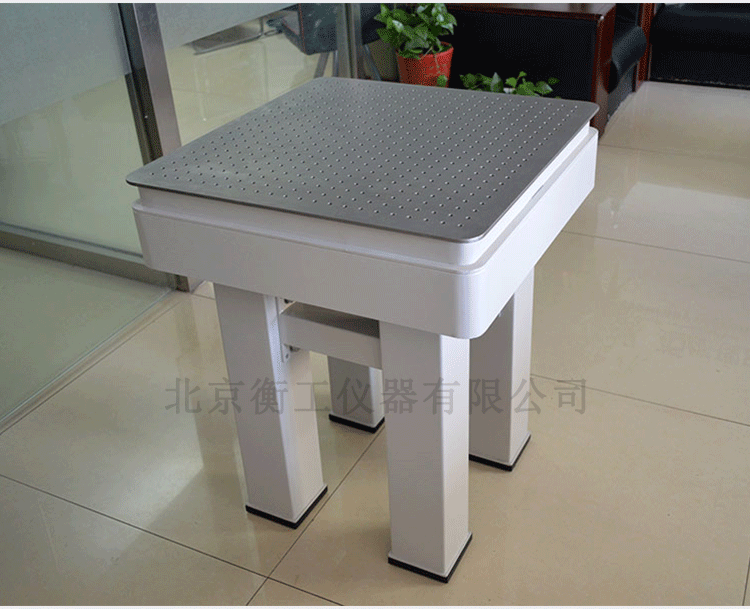

　　衡工HGPT-TB桌式隔振平臺，物美價廉，小型輕便，節省空間，美觀大方，提升形象；氣浮隔振平臺內置特殊設計的小型空氣彈簧，隔振性能超群；內置LED科技藍光燈，突顯您的名貴氣質，科技與藝術的完美結合。

　　用途：

　　1、小型光學實驗研究和小型精密檢測科研實驗搭建等。

　　2、OEM配套小型儀器設備增加實用性和提升形象。

　　3、配套儀器設備展會展覽展示用。

　　衡工HGPT-H型光學平臺，適合新建實驗室和超凈間實驗室，美觀大方，提升檔次。特別適于廠商配套安裝高端儀器設備，提升企業形象和實驗室形象，可為廠商印制品牌LOGO，品牌形象卓越不凡。

　　衡工光學隔振平臺基礎支撐采用復合材料固體阻尼隔振

　　蜂窩狀支撐結構穩固可靠，蜂巢式的設計大大的減輕了光學隔振平臺重量，剛性卻有所增加，保證了最大限度的機械穩定性，提高了阻尼。臺面上的M6安裝孔陣列用于固定各種光學部件，公制孔距為25毫米。

　　高品質鋼質蜂巢臺面：衡工光學隔振平臺由鋼質蜂巢內核、頂板及底板組成， 在降低重量的前提下提供了足夠的硬度。光學隔振平臺頂板為高導磁性不銹鋼材料， 底板為碳鋼板， 四周側板內層為碳鋼板外層為黑色鋁塑板。

　　◇ 表面處理：衡工光學隔振平臺頂板使用壓力粘合獲得良好的平面度， 磨削工藝，實現光滑但無反射性的表面。

　　◇ 蜂巢內核：衡工光學隔振平臺內核由0.3毫米厚的鋼板制成， 經過電鍍處理以防腐蝕， 每個超封閉蜂房的面積為3.2cm?， 內核密度為3×10-4kg/cm?。

　　◇ 材質：衡工光學隔振平臺表面板、內核、邊墻全部為鋼質，獲得同樣的熱膨脹系數，使臺面作為一個整體進行膨脹或收縮，以確保光學隔振平臺結構的完整性并防止在溫度循環條件下發生內應力聚集。

　　◇ 粘合：由于光學隔振平臺要長期使用，粘合效果顯得至關重要。衡工光學隔振平臺蜂巢內核、表面板、邊墻均由特種高強度粘合劑永久牢固的粘合，沒有彈性、滑動、或時效現象。

　　◇ 安裝孔：衡工光學隔振平臺臺面上的孔為鉛直螺紋孔（公制M6孔、孔距25mm）， 端口為沉孔以去除毛刺?？梢园纯蛻粢蠖ㄖ瓶拙酁?0mm、100mm及具有較大通孔的產品。光學隔振平臺安裝孔恰好位于蜂巢小室的正上方，保證了螺釘可以插入足夠的深度。平臺安裝孔封閉,溢出的液體、溶劑、或有害的化學品可以很容易被清除，并且一些小的物體落進孔中也容易找回。

　　◇ 邊墻：衡工光學隔振平臺邊墻用于封閉臺面內核，其往往并非結構上的必須而是具有美觀上的意義，使用鋼質是為了獲得同樣的熱膨脹。

　　◇如何選擇臺面厚度：光學隔振平臺臺面厚度是與靜態硬度及動態自然頻率成比例的，并不直接影響柔度。一般情況下長度與厚度之比為10：1就可以滿足需求，但在一些要求非常嚴格并且靈敏度很高的實驗中這個比例為7：1。50mm厚的光學隔振平臺臺面應該用平面來支撐，而不能用立柱，100mm以上厚的臺面可以使用立柱支撐。
