西安光機所自由曲面光學研究取得進展

自由曲面被認為是一種革命性光學成像技術，是目前國際光學設計領域的研究熱點，美國國家航空航天局（NASA）將其列為“Cutting Edge Technology”，歐洲航天局（ESA）將其列為“Game Changer Technology”，其打破了傳統光學曲面回轉/平移對稱的局限性，為光學設計人員提供了更多設計自由度，具備大幅提升特別是非對稱光學系統視場、像質、體積等的潛力，成為未來光學設計的發展方向之一。然而，自由曲面的非對稱和多自由度特點給光學設計、加工、檢測等環節帶來挑戰。

　　由于自由曲面技術各環節之間的相互關聯性，中國科學院西安光學精密機械研究所空間光子信息新技術研究室自由曲面技術研究團隊，就自由曲面理論、設計、加工、檢測等方面開展了系統研究，突破了可見光波段自由曲面的多參量高效優化設計、高精度零位補償干涉檢測及超精密迭代補償加工等關鍵技術，研制出新型“低成本、可快速響應、全鋁光機、全自由曲面”大視場可見光相機，鋁基自由曲面（7階以上XY多項式）制造精度達到國際先進水平~RMS1/30λ@632.8nm，相機視場角20°×15°、實測傳函~0.4@78lp/mm。此外，科研人員研制出多款全鋁光機全自由曲面大視場非制冷和制冷紅外相機，并獲得優異的成像質量。隨著自由曲面技術的快速發展，未來該技術有望為光電空天領域等新型顛覆性光學系統的研制提供重要支撐。

　　相關研究成果以Optical design and fabrication of an all-aluminum unobscured two-mirror freeform imaging telescope為題，發表在Applied Optics上，并獲多位匿名審稿人評價為“a good showcase of design and production of an optical system”、“a valuable paper for the research and fabrication community”等，該論文成為Applied Optics和Optics Letters2020年光學設計與加工領域十四篇下載量最多論文之一。研究工作得到西安光機所基礎科研部自主部署項目、西安光機所“十三五”培育項目、中科院青年創新促進會和中科院西部青年學者項目等的支持。

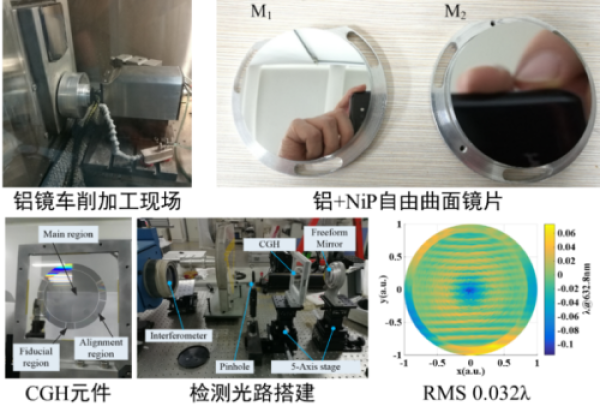

圖1.可見光自由曲面加工與檢測

圖2.全鋁全自由曲面大視場可見光相機實物圖

圖3.全鋁全自由曲面大視場可見光相機環境試驗
